Att visa olika språk på en 20x4 LCD-skärm kan vara en utmanande men ändå givande uppgift, särskilt när man tillgodoser en mångsidig användarbas. Som leverantör av 20x4 LCD-skärmar förstår jag vikten av att möjliggöra flerspråksstöd i olika applikationer, från industriella kontrollpaneler till konsumentelektronik. I det här blogginlägget kommer jag att dela med mig av några insikter och tekniker om hur man kan uppnå detta mål effektivt.
Förstå grunderna för en 20x4 LCD-skärm
Innan du går in på flerspråkig display är det viktigt att förstå grunderna för en 20x4 LCD-skärm. En 20x4 LCD-skärm betyder att den har 20 kolumner och 4 rader, vilket ger totalt 80 teckenpositioner. Dessa skärmar använder vanligtvis HD44780-kontrollern eller dess kompatibla chips, som stöder en standardteckenuppsättning som kallas ASCII-teckenuppsättningen. Standard ASCII-uppsättningen innehåller dock bara engelska bokstäver, siffror och vissa grundläggande symboler, vilket är otillräckligt för att visa andra språk.
Teckenkodning och teckensnitt
För att visa olika språk måste vi överväga teckenkodning och typsnitt. Teckenkodning är ett system som mappar tecken till specifika numeriska värden. Till exempel använder ASCII-kodningen 7-bitarskoder för att representera 128 tecken. Men för språk med ett stort antal tecken, som kinesiska, japanska eller arabiska, behöver vi mer avancerade kodningssystem.
- Unicode: Unicode är en universell teckenkodningsstandard som kan representera nästan alla tecken på världens språk. Den använder ett kodningsschema med variabel längd, såsom UTF - 8, UTF - 16 eller UTF - 32. UTF - 8 är den vanligaste kodningen för webb- och textdata eftersom den är bakåtkompatibel med ASCII och använder färre byte för engelsk text.
- Anpassade teckensnitt: Eftersom standardteckensnittet i en 20x4 LCD-skärm kanske inte stöder alla tecken vi behöver, kan vi behöva skapa anpassade typsnitt. Vissa LCD-kontroller tillåter oss att definiera upp till 8 anpassade tecken. För mer komplexa språk kan vi använda externt minne för att lagra en större teckensnittsuppsättning.
Programvaruimplementering
Mjukvaruimplementeringen är en kritisk del av att visa olika språk på en 20x4 LCD-skärm. Här är de allmänna stegen:
- Välj rätt bibliotek: Om du använder en mikrokontroller finns det många tillgängliga bibliotek som kan förenkla processen för att kontrollera LCD-skärmen. Till exempel är LiquidCrystal-biblioteket i Arduinos ekosystem ett populärt val för att styra HD44780-baserade LCD-skärmar.
- Kodningskonvertering: Om data du vill visa är i en annan kodning än vad LCD-styrenheten stöder, måste du utföra kodningskonvertering. Till exempel, om dina data är i UTF - 8 och LCD-styrenheten endast stöder ASCII, måste du konvertera UTF - 8-data till ett format som LCD-skärmen kan förstå.
- Visningslogik: Implementera logiken för att mappa tecknen till rätt positioner på LCD-skärmen. Du måste ta hänsyn till antalet rader och kolumner på displayen och hantera radbrytningar och rullning om det behövs.
Exempelkod för Arduino
Här är ett enkelt exempel på hur man använder LiquidCrystal-biblioteket för att visa text på en 20x4 LCD-skärm:
#include <LiquidCrystal.h> // initiera biblioteket med numren på gränssnittsstiften LiquidCrystal lcd(12, 11, 5, 4, 3, 2); void setup() { // ställ in LCD:ns antal kolumner och rader: lcd.begin(20, 4); // Skriv ut ett meddelande till LCD-skärmen. lcd.print("Hej världen!"); } void loop() { // sätt markören på kolumn 0, rad 1 // (observera: rad 1 är den andra raden, eftersom räkningen börjar med 0): lcd.setCursor(0, 1); // skriv ut antalet sekunder sedan återställning: lcd.print(millis() / 1000); }För att visa olika språk kan du behöva ändra den här koden för att hantera teckenkodning och anpassade teckensnitt korrekt.
Överväganden för olika språk
- Språk från höger till vänster: Språk som arabiska och hebreiska skrivs från höger till vänster. När du visar dessa språk på en 20x4 LCD-skärm måste du vända om ordningen på tecknen och hantera layouten därefter.
- Ideografiska språk: Språk som kinesiska och japanska använder ideografiska tecken. Dessa tecken kräver ofta mer utrymme och en annan typsnittsstil. Du kan behöva använda en mindre teckenstorlek eller en mer kompakt layout för att passa tecknen på displayen.
Kompatibilitet med andra LCD-skärmar

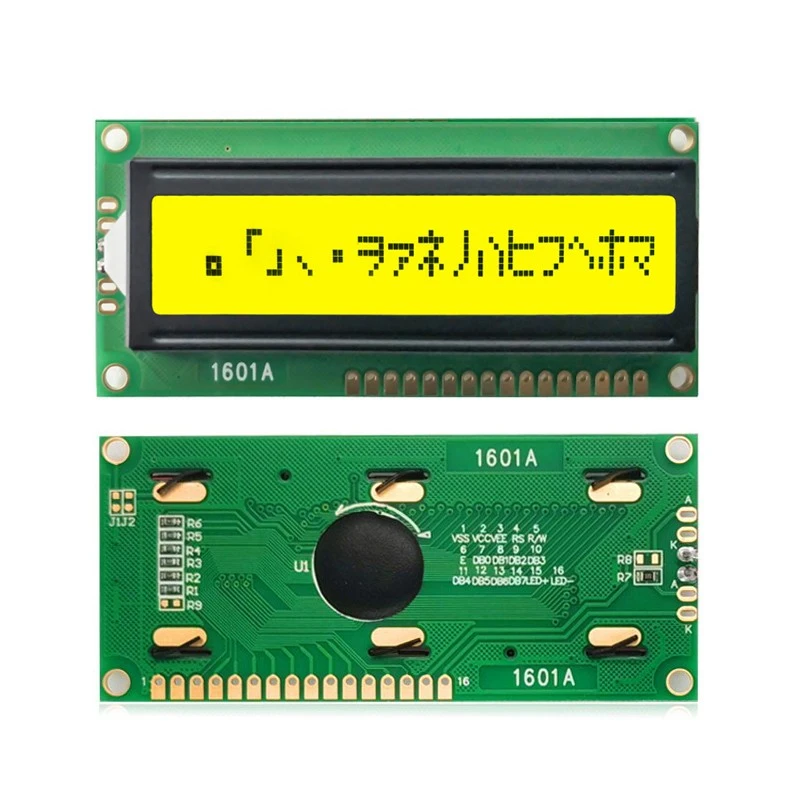

Om du även är intresserad av andra typer av LCD-skärmar, som t.ex20x2 LCD-skärmellerdisplay lcd 16x1, de allmänna principerna för flerspråkig visning förblir desamma. Du måste dock justera koden och layouten enligt antalet rader och kolumner i den specifika displayen.
Använder I2C-gränssnitt
För enklare kabeldragning och kommunikation stöder många 20x4 LCD-skärmar I2C-gränssnittet. Delcd 20x4 i2cär ett populärt val i detta avseende. När du använder I2C-gränssnittet måste du använda ett annat bibliotek, till exempel LiquidCrystal_I2C-biblioteket i Arduino.
#include <Wire.h> #include <LiquidCrystal_I2C.h> // Sätt LCD-adressen till 0x27 för en 20 tecken och 4 rader display LiquidCrystal_I2C lcd(0x27, 20, 4); void setup() { // initiera LCD-skärmen lcd.begin(); // Slå på blacklight och skriv ut ett meddelande. lcd.backlight(); lcd.print("Hej, I2C LCD!"); } void loop() {// Gör ingenting här }Slutsats
Att visa olika språk på en 20x4 LCD-skärm kräver en kombination av att förstå teckenkodning, teckensnittshantering och mjukvaruimplementering. Genom att följa de tekniker och överväganden som nämns ovan kan du uppnå flerspråksstöd i dina projekt.
Som leverantör av 20x4 LCD-skärmar erbjuder vi högkvalitativa LCD-skärmar med utmärkt kompatibilitet och prestanda. Oavsett om du arbetar med ett litet hobbyprojekt eller en storskalig industriell tillämpning, kan våra produkter möta dina behov. Om du är intresserad av att köpa våra 20x4 LCD-skärmar eller har några frågor om flerspråkig display, är du välkommen att kontakta oss för vidare diskussion och förhandling.
Referenser
- HD44780 Datablad
- Unicode standarddokumentation
- Arduino LiquidCrystal biblioteksdokumentation
- Arduino LiquidCrystal_I2C biblioteksdokumentation
