1.produktintroduktion

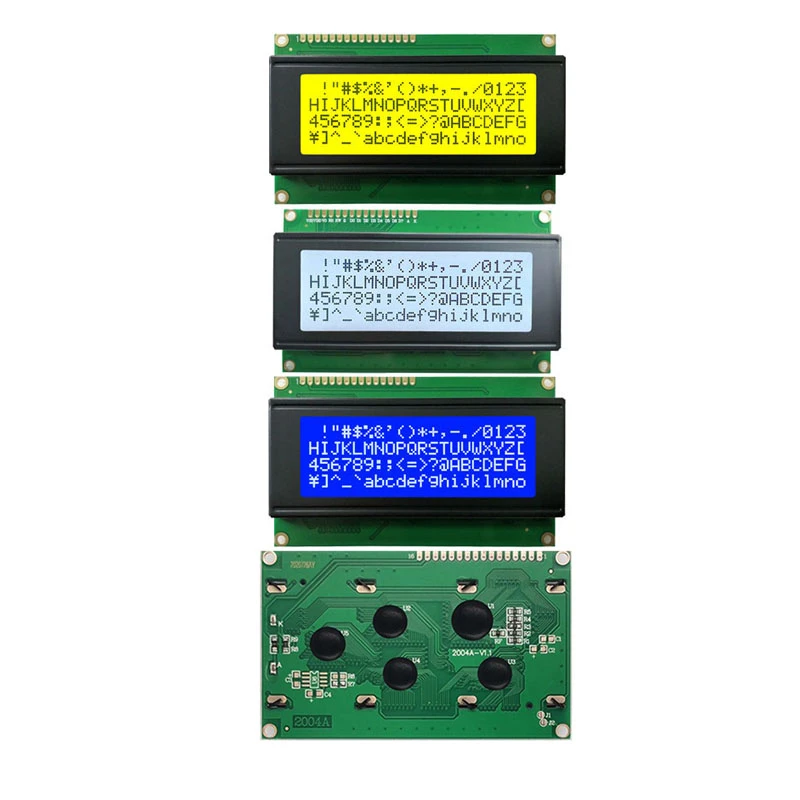

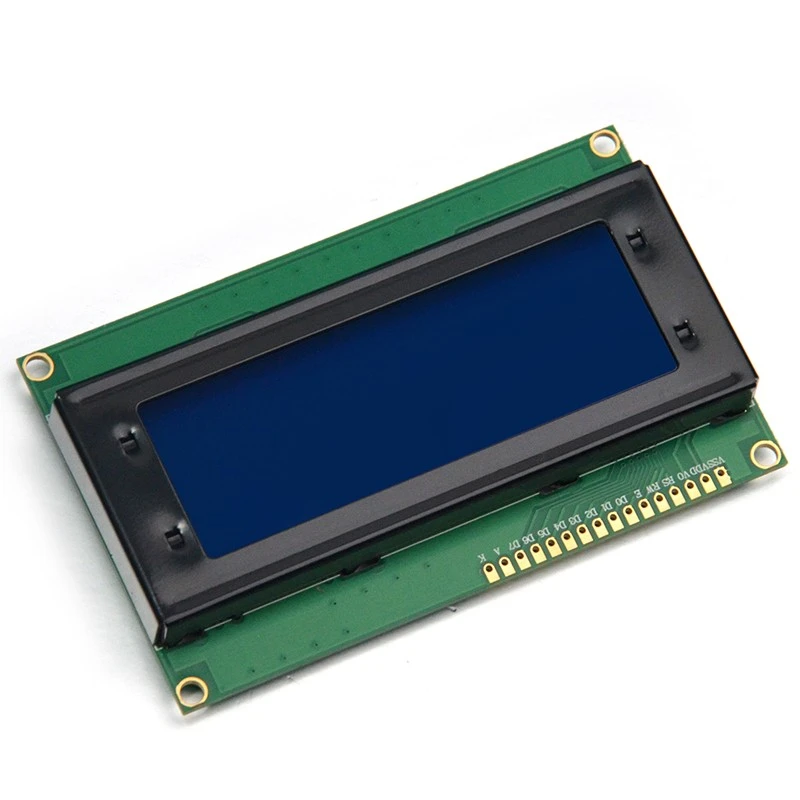

2004LCD Moudle är en displaymodul med flytande kristaller baserad på COB-teknik (Chip-on-Board). "2004" i dess namn hänvisar till dess pixelupplösning på 20 kolumner × 4 rader.
2. Produktfunktion och applikation
Hög integration:COB-teknik gör bildskärmsdrivkretsen och LCD-panelen mycket integrerade, vilket sparar utrymme och kostnader.
Bra visningseffekt: kan visa tydlig text och ikoner och stödja flera teckensnitt och tecken.
Stark stabilitet:COB-förpackningsstruktur kan förbättra skärmens motståndskraft mot miljöpåverkan och stabilitet.
Lågeffektdesign:lämplig för batteridrivna enheter, kan förlänga batteritiden.
Brett applikationsgränssnitt:stöder flera gränssnittsmetoder som seriell och parallell, vilket är bekvämt för integration i olika system.
Mycket integrerad, vilket minskar komplexiteten hos perifera kretsar.
Tydlig displayeffekt, lämplig för olika texter och enkel grafisk display.
Stark stabilitet, anpassa sig till olika arbetsmiljöer.
Stöd för flera gränssnittsmetoder, lätt att vara kompatibel med olika kontroller.
Kan inte visa komplexa animationer och högupplösta bilder. Kräver speciell drivkrets och styrenhetsstöd.
2004 LCD-skärmar är vanligtvis anslutna till huvudstyrkortet via en styrenhet, och användare kan styra displayens innehåll och format genom programmering. Vid användning, var uppmärksam på rätt ledningar och undvik överdriven böjning av ledningarna för att säkerställa normala visningseffekter.
Elektrisk koppling:Anslut strömförsörjningen och styrsignalledningarna för att säkerställa att det elektriska gränssnittet är korrekt anslutet.
Kontrollgränssnitt:Välj lämpligt seriellt eller parallellt gränssnitt efter behov och skriv ett kontrollprogram för dataöverföring och visningskontroll.
Mjukvaruutveckling:Använd en mikrokontroller eller mikrodator med ett chip för att skriva program för att hantera och uppdatera skärminnehåll.
4. Produktansökan
Industriell kontroll:som displayenhet för industriella kontrollpaneler.
Instrument:såsom elektronisk mätutrustning och instrumentdisplayer.
Hemelektronik:såsom elektroniska spelkonsoler, e-boksläsare osv.
Smarta hemenheter:som smarta termostater, smarta uttag m.m.
Bärbara mätinstrument; industriella kontrollpaneler; bärbar hemelektronik och andra produkter.
Miljöanpassningsförmåga:Se till att den används inom lämpligt temperatur- och luftfuktighetsområde för att undvika att påverka displayens effekt och livslängd.
Statiskt skydd:Undvik statisk elektricitet under hantering och installation för att undvika skador på LCD-skärmen och dess drivkrets.
Elektrisk parameterkompatibilitet:Se till att de elektriska parametrarna och signalnivåerna för styrenheten och displaymodulen är kompatibla för att undvika skador på utrustningen eller onormal drift.
2004 LCD-skärm är en av de idealiska bildskärmslösningarna i många elektroniska produktdesigner på grund av dess starka stabilitet, goda displayeffekt och breda anpassningsförmåga.
6.produktparameter (specifikation)
|
Modulstorlek:116X36X 13,4/10,9mm |
Visningsyta: 83x18,4 mm |
|
LCD-typ: STN/POSITIV/TRANSFLEKTIV |
Synvinkel: Klockan 6 |
|
Drivrutin IC: SPLC780D ELLER likvärdig (AIP31066) |
Drivrutin för bakgrundsbelysning: Power/3,3V/5.0VHITE |
|
DC till DC-krets: Inbyggd |
Vikt: TBD |
|
STIFT |
SYMBOL |
|
|
1 |
Vss |
|
|
2 |
Vdd |
|
|
3 |
Vo |
|
|
4 |
RS |
|
|
5 |
R/W |
|
|
6 |
E |
|
|
7 |
DB0 |
|
|
8 |
DB1 |
|
|
9 |
DB2 |
|
|
10 |
DB3 |
|
|
11 |
DB4 |
|
|
12 |
DB5 |
|
|
13 |
DB6 |
|
|
14 |
DB7 |
|
|
15 |
A |
|
|
16 |
K |
