1.produktintroduktion

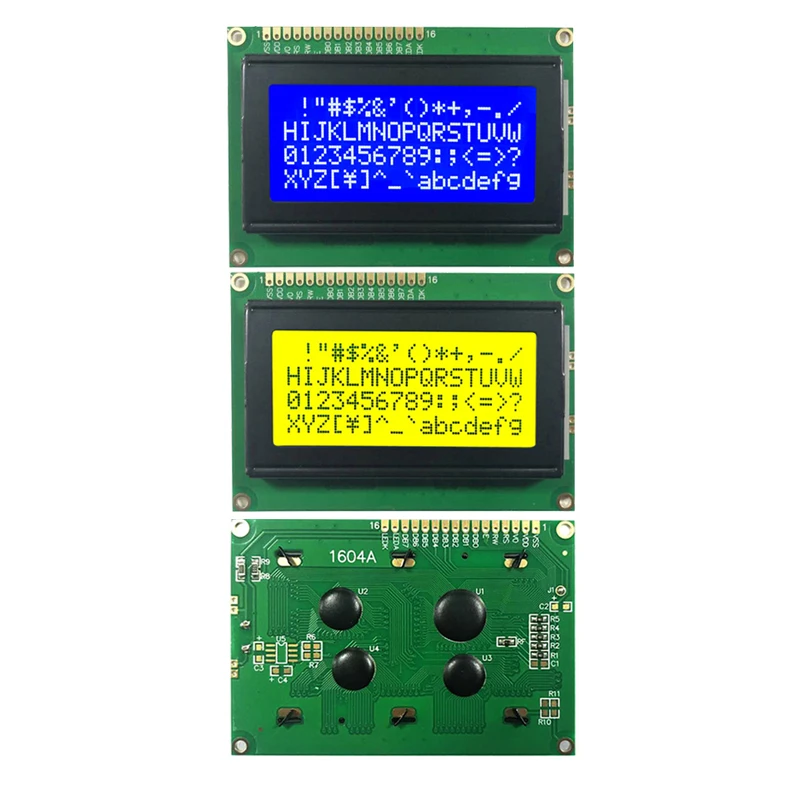

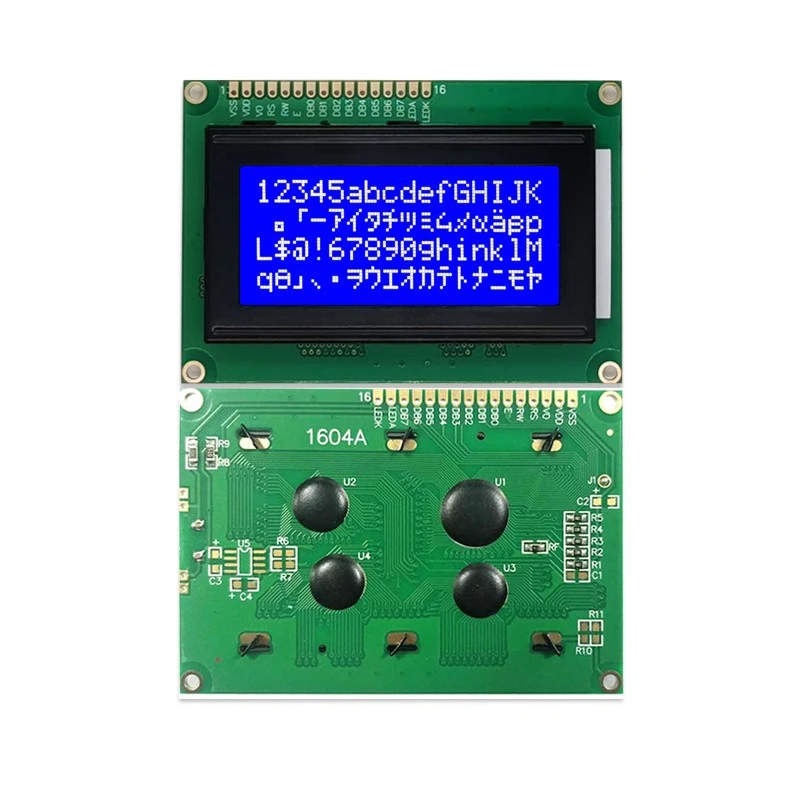

1604 LCD-modul är en högintegrerad LCD-displaymodul som vanligtvis används i enheter som behöver visa fler tecken och information.
2.Produktfunktion
Hög integration:täcker bildskärm, drivkrets och styrlogik, vilket förenklar tillverkningsprocessen. , design och layout
Stort visningsområde:ger en visningsstruktur på 16 tecken × 4 rader, rik visningsinformation, lämplig för att visa stora mängder text och data.
Bra sikt:ger tydliga visningseffekter och ett brett utbud av betraktningsvinklar.
Stabilitet och tillförlitlighet:Genom att använda COB-förpackningsteknik, minska antalet anslutningspunkter på kretskortet, förbättra modulens anti-interferensförmåga och långsiktiga stabilitet.
Storleken är dock relativt stor och lämpar sig inte för små enheter med begränsat utrymme. Det kan inte heller slutföra grafisk konvertering. Kostnaden är hög, särskilt för applikationer som kräver hög skärmkvalitet och stabilitet.
1604COB LCD-skärm används ofta i miniräknare, industriella kontrollpaneler, instrument, smarta hemenheter och andra områden. Dess displayeffekt är tydlig och lämplig för att visa enkel digital, text och annan information.
Industriell kontroll:såsom bildskärmar av olika instrument och automationsutrustning.
Kommunikationsutrustning:såsom informationsdisplayterminaler, kommunikationstestutrustning.
Konsumentelektronik:såsom POS-automater, varuautomater och andra produkter som behöver visa en stor mängd information.
4. Produktionsprocess
Processflödet för tillverkning av 1604-skärmen inkluderar:
LCD-panelförberedelser:förbered LCD-glassubstratet och belägg det med flytande kristallmaterial och elektroder.
COB-förpackning:integrera LCD-panelen, drivrutinen IC och styrlogik på ett PCB-kretskort och fixa det genom svetsning och andra processer.
Bakgrundsbelysningsenhet:lägg till bakgrundsbelysningskälla, vanligtvis LED-bakgrundsbelysning för att ge tillräcklig ljusstyrka och enhetlighet.
Testning och felsökning:funktionstest och kvalitetskontroll av färdiga moduler för att säkerställa att alla parametrar uppfyller specifikationerna.
Förpackning:paketera de kvalificerade modulerna och förbereda dem för leverans till kunder eller integration i slutprodukten.
5.produktparameter (specifikation)
|
Modulstorlek: 87X60X13,2 mm |
Visningsyta: 62x27,2 mm |
|
LCD-typ: STN/POSITIV/TRANSFLEKTIV |
Synvinkel: Klockan 6 |
|
Drivrutin IC: SPLC780D ELLER motsvarande |
Drivrutin för bakgrundsbelysning: Power/3.3V/5.0VHITE |
|
DC till DC-krets: Inbyggd |
Vikt: TBD |
|
STIFT |
SYMBOL |
Seriellt IIC-gränssnitt |
|
|
|
1 |
Vss |
STIFT |
SYMBOL |
|
|
2 |
Vdd (VDD) |
1 |
Vss |
|
|
3 |
Vo |
2 |
Vdd (VDD) |
|
|
4 |
RS (RS) |
3 |
SDA |
|
|
5 |
R/W |
4 |
SCK (på engelska) |
|
|
6 |
E |
|||
|
7 |
DB0 |
|||
|
8 |
DB1 (på engelska) |
|||
|
9 |
DB2 (DB2) |
|||
|
10 |
DB3 (på engelska) |
|||
|
11 |
DB4 (D4) |
|||
|
12 |
DB5 (D5) |
|||
|
13 |
DB6 (DB6) |
|||
|
14 |
DB7 (DB7) |
|||
|
15 |
A |
|||
|
16 |
K |
|||
